Xi lanh thủy lực là thiết bị quen thuộc trong các hệ thống máy móc công nghiệp, đảm nhận vai trò quan trọng và chịu tải lớn trong quá trình vận hành. Tuy nhiên, không phải ai cũng hiểu rõ về đặc điểm và nguyên lý hoạt động của xi lanh thủy lực.
Xem thêm: Vệ sinh điều hòa tại Hà Nội
Xi lanh thủy lực là gì?
Xi lanh thủy lực là một thiết bị cơ học hoạt động dựa trên nguyên tắc sử dụng chất lỏng (thường là dầu thủy lực) để tạo ra lực đẩy hoặc lực kéo. Nó đóng vai trò quan trọng trong các hệ thống truyền động thủy lực, giúp chuyển đổi năng lượng từ dầu thành chuyển động tuyến tính, phục vụ cho nhiều loại máy móc công nghiệp, xe cơ giới, và thiết bị xây dựng.

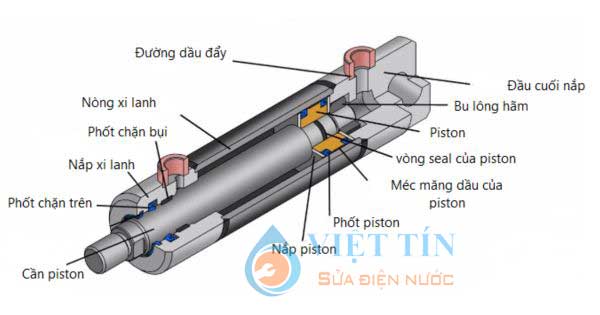

Cấu tạo xi lanh thủy lực chi tiết
Hiểu rõ cấu tạo xi lanh thủy lực giúp người dùng sử dụng thiết bị hiệu quả và hạn chế sự cố. Dưới đây là các bộ phận quan trọng trong cấu trúc của xi lanh thủy lực.
1. Ống xi lanh (Cylinder Barrel)
- Được thiết kế dạng hình trụ tròn liền mạch, còn gọi là thùng xi lanh.
- Chức năng chính: Chứa và duy trì áp suất dầu trong xi lanh.
- Bên trong ống được mài nhẵn với độ hoàn thiện khoảng 4 – 16 microinch, giúp piston di chuyển mượt mà.
2. Đế hoặc nắp xi lanh (Cylinder Cap)
Nằm ở một đầu của xi lanh, giúp giữ buồng áp suất.
Kết nối với thân xi lanh bằng bu lông, thanh tie hoặc hàn xì.
Sử dụng seal tĩnh để ngăn rò rỉ giữa nắp và ống xi lanh.
3. Đầu xi lanh (Cylinder Head)
Nằm ở đầu còn lại của xi lanh, giúp duy trì áp suất và hướng dẫn chuyển động của piston.
Được nối với xi lanh bằng bu lông hoặc thanh tie, đi kèm o-ring để đảm bảo độ kín khít.
Một số loại đầu xi lanh còn có thêm tuyến niêm phong phù hợp với từng loại ben thủy lực.
4. Piston
Là bộ phận quan trọng giúp phân tách các vùng áp suất bên trong xi lanh.
Được gia công chính xác để phù hợp với seal, phốt và kim loại đàn hồi.
Áp suất chênh lệch giữa hai mặt piston sẽ tạo ra chuyển động giãn hoặc rút của ống xi lanh.
5. Thanh piston (Piston Rod)
Làm từ thép hoặc thép mạ crom để tăng độ bền và chống ăn mòn.
Kết nối thiết bị truyền động với các bộ phận máy móc, giúp thực hiện chuyển động theo yêu cầu.
Bề mặt thanh piston được gia công bóng mịn, có seal để ngăn rò rỉ dầu thủy lực.
6. Con dấu (Seal)
Có tác dụng ngăn rò rỉ dầu, bảo vệ các bộ phận bên trong xi lanh.
Phân loại theo chất liệu:
- Elastomer: Chịu nhiệt thấp, phổ biến trong điều kiện bình thường.
- Fluorocarbon Viton: Chịu nhiệt cao, dùng trong môi trường khắc nghiệt.
7. Một số bộ phận khác
Ngoài các thành phần chính, xi lanh thủy lực còn bao gồm bu lông, bạc đạn, vít khóa, tấm bích,…
Tất cả các chi tiết được lắp ráp và kết nối chặt chẽ, tạo nên một hệ thống ben thủy lực hoàn chỉnh.

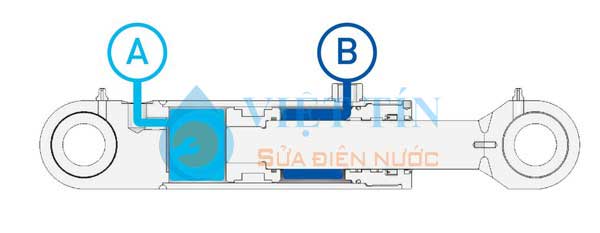

Nguyên lý hoạt động của xi lanh thuỷ lực chi tiết
Quá trình hoạt động của xi lanh thủy lực gồm hai giai đoạn chính:
a. Hành trình tiến (Đẩy ra):
- Dầu thủy lực được bơm vào khoang chứa phía sau piston với áp suất cao.
- Áp suất này đẩy piston và thanh piston di chuyển ra ngoài, tạo lực đẩy lên tải.
- Lượng dầu ở khoang trước piston được đẩy ra ngoài qua cổng thoát dầu.
b. Hành trình lùi (Thu vào):
- Dầu thủy lực được bơm vào khoang trước piston.
- Áp suất dầu tác động đẩy piston lùi lại, kéo theo thanh piston di chuyển vào xi lanh.
- Dầu ở khoang phía sau piston được xả ra ngoài qua đường thoát dầu.
Phân loại xi lanh thủy lực theo nguyên lý hoạt động
Xi lanh tác động đơn: Chỉ có một cổng dầu, piston chỉ di chuyển theo một hướng nhờ áp suất dầu, còn chiều ngược lại nhờ lực đàn hồi hoặc trọng lực.
Xi lanh tác động kép: Có hai cổng dầu, cho phép piston di chuyển theo cả hai hướng bằng áp suất dầu.
Xi lanh nhiều tầng (Telescopic): Gồm nhiều tầng ống lồng nhau, giúp tăng hành trình piston trong không gian giới hạn.
